Standardableitungen 12-Kanal EKG

Extremitätenableitungen nach Einthoven

  • Ableitung I
    vom rechten Arm zum linken Arm

  • Ableitung II
    vom rechten Arm zum linken Bein

  • Ableitung III
    vom linken Arm zum linken Bein



  • Die schwarze Elektrode am rechten Bein dient dem Gerät zur Erdung.
    Die rote, gelbe und grüne Elektrode bilden ein Dreieck, in dem das eher links gelegene Herz über dem linken Bein positioniert ist und in der Mitte steht.

    Die ableitende Elektrode gibt Auskunft über den in dieser Richtung liegenden Herzabschnitt.

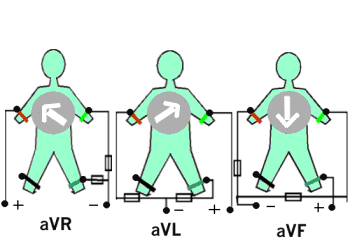

    Extremitätenableitungen nach Goldberger

  • Ableitung aVR
    linker Arm + linkes Bein zum rechten Arm

  • Ableitung aVL
    linkes Bein + rechter Arm zum linken Arm

  • Ableitung aVF
    rechter Arm + linker Arm zum linken Bein






  • Die Ableitungen nach Goldberger untersuchen das Potential zweier zusammengeschalteten Ableitungen gegenüber einer dritten Ableitung.
    Die Ableitungen zeigten zunächst zu kleine Ausschläge und wurden durch Widerstände verstärkt. Wegen dieser technischen Einzelheit heißen die Ableitungen augmented Voltage (= verstärktes Potenzial) Left, Right, Foot.
