Erweiterte Ableitungen



Die Ableitung nach Nehb

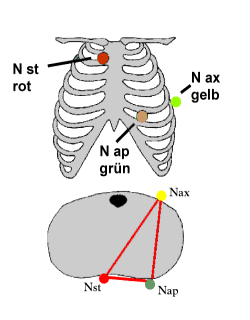

Die Abbildung zeigt schematisch die Abnahmestellen für das kleine Herzdreieck nach Nehb. Hier werden die drei Ableitungen nach Einthoven auf die Brustwand übertragen und bilden dadurch ein kleines Herzdreieck mit den Endpunkten:

  • Nst Sternalansatz der zweiten Rippe rechts

  • Nax im fünften Interkostalraum auf der hinteren Axillarlinie

  • Nap im fünften Interkostalraum auf der linken Medioclavikularlinie



    Bezeichnung der Ableitungen:


  • D (dorsal) : zwischen Nst und Nax
  • A (anterior) : zwischen Nst und Nap
  • I (inferior) : zwischen Nax und Nap

    Die Extremitätenkabel werden mit den Elektroden wie folgt verbunden:


  • Stecker R (rot) mit der Elektrode an Abnahmestelle Nst
  • Stecker L (gelb) mit der Elektrode an Abnahmestelle Nax
  • Stecker F (grün) mit der Elektrode an Abnahmestelle Nap
  • Stecker N (schwarz) mit der Elektrode am rechten Bein


    Ableitungen nach Nehb

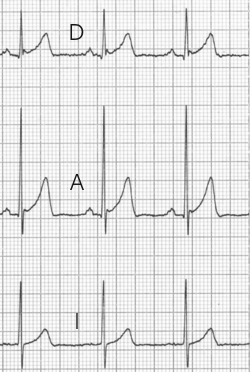

    Das Beispiel zeigt die Ableitungen Dorsal, Anterior und Interior bei einem Herzgesunden.
